立碑缺陷排查与工艺改善：两端受热不均怎么解决

立碑（墓碑）是 SMT 中常见的缺陷：片式元件一端翘起，像墓碑一样立着。它通常发生在小尺寸元件上，原因是两端受热或受力不均。立碑不仅造成不良，还可能影响周边焊点，排查要从设计和工艺两方面入手。

两端受热不均是立碑的主要原因。焊盘大小、铜箔面积、元件两端与焊盘的接触面积不同，会导致两端锡膏熔化时间不一致，表面张力把元件拉起。设计上要尽量让两端焊盘和铜箔对称，减少温差。焊盘与铜箔的连接方式也会影响两端温差。

锡膏量和印刷偏移也会导致立碑。一端锡膏多、一端少，熔化时张力不平衡；印刷偏移让元件两端锡量不均。控制锡膏量、保证印刷对位准确，是减少立碑的基础，钢网开孔设计也要对称。新钢网上线时先确认开孔对称性，再批量印刷。

贴装位置偏移会让元件两端受力不均，回流时更容易立碑。贴装精度不足、吸嘴型号不匹配、取料姿态不正，都会造成偏移。设备参数和吸嘴状态要定期检查，偏位问题要从贴装环节先排除。吸嘴磨损也会造成取料偏移，别忽略这个细节。

回流焊升温速率和恒温时间影响立碑。升温过快，两端温差大；恒温不足，助焊剂活化不充分，润湿不一致。曲线要按产品和锡膏调整，让整板温度均匀，减少局部温差，必要时调整温区设置。炉温测试仪要定期校准，数据才可信。

设计阶段就要考虑防立碑。焊盘对称、铜箔均衡、钢网开孔按比例设计，能减少受热和锡量差异；对容易立碑的元件，可以调整开孔或采用局部减锡。DFM 评审时把立碑风险纳入检查项，比事后返修划算。评审发现的问题改在设计阶段，成本低。

排查立碑要按顺序。先看缺陷集中在哪些元件和位置，再检查焊盘设计、锡膏量、贴装偏移和回流焊曲线。对比良品与不良品的工艺记录，找出差异；每次只改一个变量，验证后再固化，避免反复试错。缺陷位置和元件类型记录下来，规律会慢慢显现。

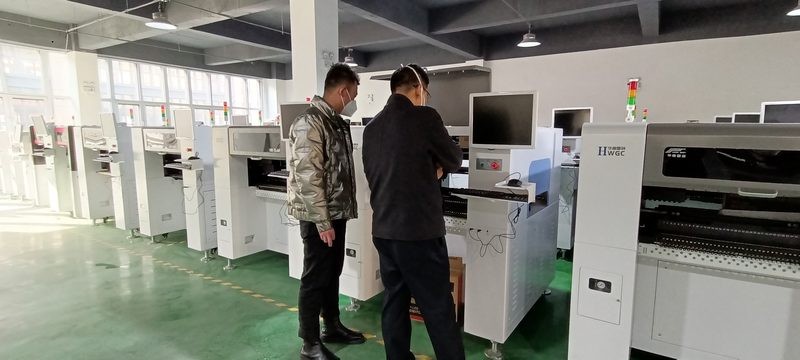

华维国创贴片机配备视觉对中系统，支持元件位置和角度补偿，减少贴装偏移；设备对 0402 等小尺寸元件提供针对性参数，贴装压力和下压深度可调；整线配套的回流焊也能按产品调整曲线，共同降低立碑风险。

立碑是设计、印刷、贴装和回流焊共同作用的结果。焊盘对称、锡量均匀、贴装准确、曲线合理，四方面都做到位，立碑会明显减少。遇到立碑不要只调一个参数，系统排查才能找到根因。立碑改善没有捷径，靠的是数据积累和耐心。
