贴片机贴装偏位怎么调？从视觉识别到轨道的排查思路

贴装偏位表现为元件整体偏移、个别元件错位或角度歪斜，轻则影响外观，重则造成焊接不良和返修。很多操作员遇到偏位反应是调程序，其实偏位的成因可能来自视觉、吸嘴、供料、定位甚至传送带，按顺序排查比盲目调参更，也更容易找到根因。

元件识别参数与视觉系统状态是检查项。镜头有灰尘、光源亮度漂移、识别阈值设置过松或过紧，都可能让设备算出错误的偏移量。可以先调出识别画面查看成像效果，确认轮廓清晰、极性特征可辨，再核对元件库中的尺寸与识别方式是否与实物一致。

吸嘴磨损、内孔堵塞或型号不匹配，会让元件吸取后出现倾斜和旋转，视觉虽能补偿一部分，但超出补偿范围就会偏位。同时检查取料高度和真空压力，以及料带在飞达中的位置是否准确。如果偏位总是集中在某一站位，问题基本出在该站位的吸嘴或供料器上。

基准点识别与 PCB 定位决定元件贴到哪块区域。基准点被遮挡、氧化或对比度不足时，设备可能识别偏差；PCB 在导轨中未压紧、支撑顶针不足导致板子弯曲，也会让贴装位置随板面起伏而变化。这类问题通常表现为同一块板上不同区域偏位程度不同，容易被忽略。

传送带宽度、挡块位置、进出板方向如果调整不当，PCB 每次停位会有细微差异，偏位就带有随机性。建议用同一块板反复进出，观察停位是否一致，同时检查导轨平行度和传送皮带是否有异物。停位不稳的问题不解决，调多少次程序效果都有限。

贴装坐标原点、拼板偏移量、元件角度定义要与设计文件一致。拼板生产时若单板原点设置错误，整板元件会系统性偏移，这种偏差有规律、可复现，属于容易发现也容易修正的一类问题。调试时先把坐标核对清楚，能省掉大量试贴时间。

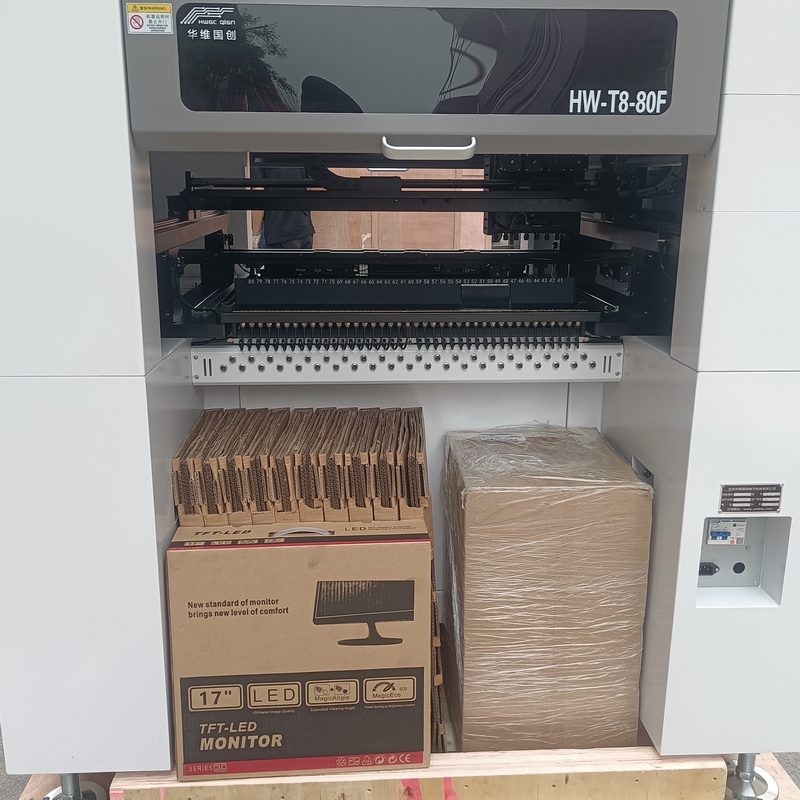

华维国创贴片机配备视觉对中系统，支持元件轮廓识别与基准点校正，可自动补偿取料和贴装偏差；取料环节的真空检测能及时提示吸嘴异常，减少因取料不良造成的偏位。对 0402 等小尺寸元件和密脚封装，设备也提供针对性的识别参数。

排查偏位建议遵循先看规律、再定环节的思路：系统性偏移查程序和原点，随机偏移查视觉与真空，局部偏移查轨道与支撑。把每次排查结论记录成档，同类问题再次出现时就能快速对号入座，减少停机时间，也让新员工少走弯路，让偏位问题不再反复出现。
