LED照明板贴装的工艺特点与设备配置：长板怎么贴

LED 照明板尺寸长、元件间距大、散热要求高，和普通消费电子板卡的贴装思路不同。设备配置和工艺参数要按板卡特点调整，不能照搬小板方案。长板和普通小板差别大，先摸清板卡尺寸、材质和散热特点，再定设备和工艺。照搬小板的参数，往往要返工。

照明板常见长条形、铝基板或厚铜板，重量和尺寸大，对传送、支撑和基板范围要求高。设备要能容纳长板，轨道和支撑要按板卡调整。长条板传送容易偏移，轨道宽度和支撑要按板卡调整。铝基板和厚铜板重量大，传送速度和加减速要平缓。

LED 灯珠位置分散、间距大，贴装点数不一定多，但每个点的位置要准。视觉识别要能稳定识别灯珠，吸嘴和贴装压力要匹配灯珠封装。灯珠间距大、点数不多，但每个点都要贴准。视觉识别要稳定，吸嘴和压力按灯珠封装设置，避免压裂透镜。

铝基板和厚铜板散热快，回流焊温度曲线要相应调整，预热和回流时间要够，避免焊接不良。焊接不良会表现为亮度不均和虚焊。铝基板散热快、吸热大，回流焊预热和回流时间要够。曲线用实测确认，否则容易出现虚焊和亮度不均。

设备配置要按板卡尺寸和产能选，长板需要专用传送和支撑，整线配套时丝印机和回流焊的通过宽度也要匹配。长板需要专用传送和支撑，整线配套时丝印机和回流焊的通过宽度也要匹配。设备买错了，后面改造很麻烦。

贴装压力要轻，避免压伤灯珠透镜；吸嘴要按灯珠封装选择，防止吸偏和压裂。参数按灯珠型号设置，不能混用。灯珠脆、透镜怕压，贴装压力要轻。吸嘴按封装选，取料高度和真空压力也要匹配，减少压伤和掉件。

常见问题：偏位、虚焊、掉件、亮度不均。排查贴装压力、吸嘴、锡量和回流焊曲线，按顺序定位。偏位、虚焊、掉件、亮度不均是常见问题。排查压力、吸嘴、锡量和炉温，按顺序定位，别一上来就换设备。

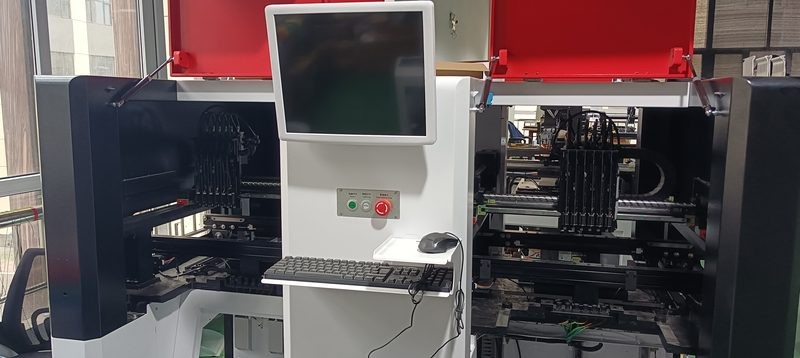

华维国创贴片机支持多种基板尺寸和传送方式，可按 LED 照明板的长板需求配置；整线配套时把丝印、贴装和回流焊的通过能力一起核算。基板适应和传送方式可按长板配置，整线配套时把印刷、贴装和焊接的通过能力一起核算，减少衔接问题。

LED 照明板贴装要匹配板卡尺寸、灯珠封装和散热特点。设备和工艺一起调整，良率才会稳，长板也能贴得好。尺寸、灯珠和散热三方面都匹配，长板也能贴得稳。工艺和设备一起调，良率才会稳，返工也少。
