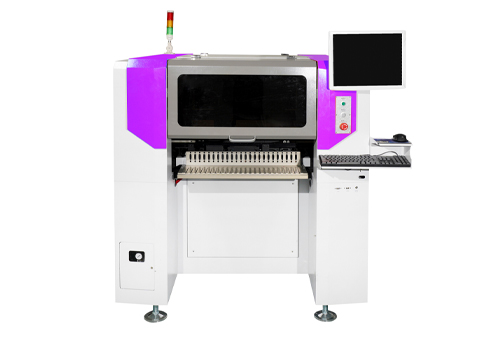

泛用型全自动八头贴片机 —— HW-DU800-86/96F

产品描述:HW-DU800-96F贴装头数量八组***贴装头轨道调节方式电动IC料盘数量96个吸嘴缓冲范围4.5mm喂料器数量96位(以8mm飞达为准)元件角度支持±180°贴片精度±0.05mm驱动电机交流伺服电机定位精度±0.01mmZ轴*大行程50mm贴片速度区间10000-13000cs/h喂料器支持NXT电动飞达,震动飞达,IC托盘等贴装元件的范围适配 0201,0402,...
联系电话:18612198875

详细介绍











包装.jpg模组型全自动八头贴片机模组型全自动八头贴片机模组型全自动八头贴片机模组型全自动八头贴片机

HW-DU800-96F

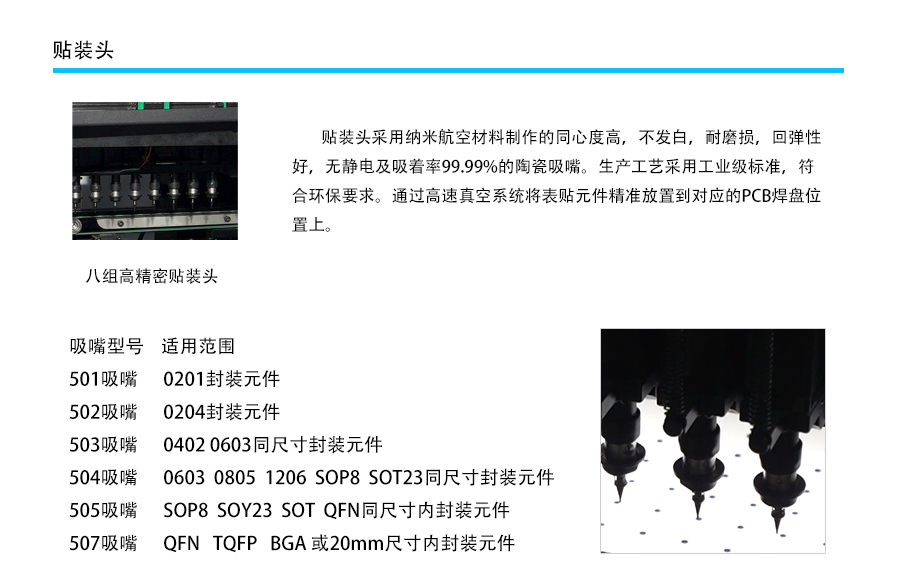

贴装头数量

八组***贴装头

轨道调节方式

电动

IC料盘数量

96

吸嘴缓冲范围

4.5mm

喂料器数量

96位(以8mm飞达为准)

元件角度支持

±180°

贴片精度

±0.05mm

驱动电机

交流伺服电机

定位精度

±0.01mm

Z轴*大行程

50mm

贴片速度区间

10000-13000cs/h

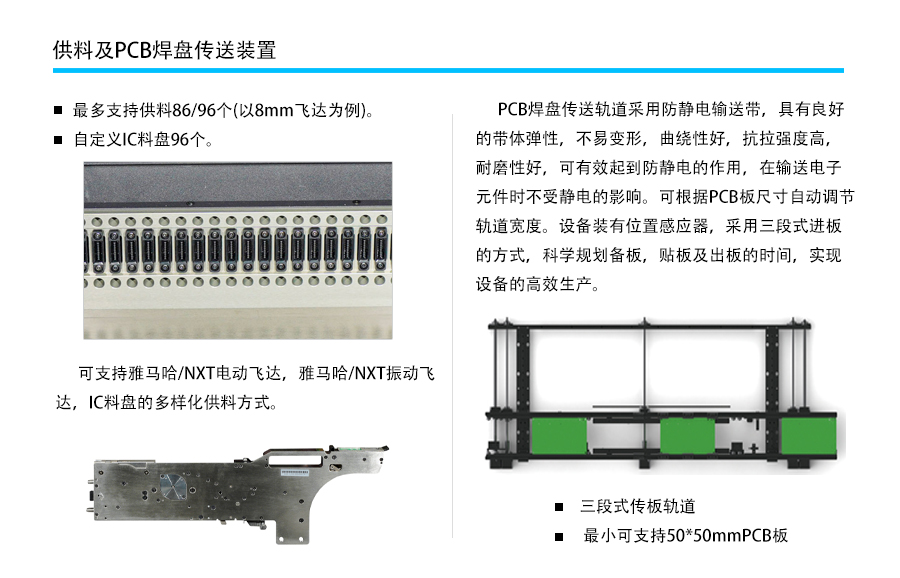

喂料器

支持NXT电动飞达,震动飞达,IC托盘等

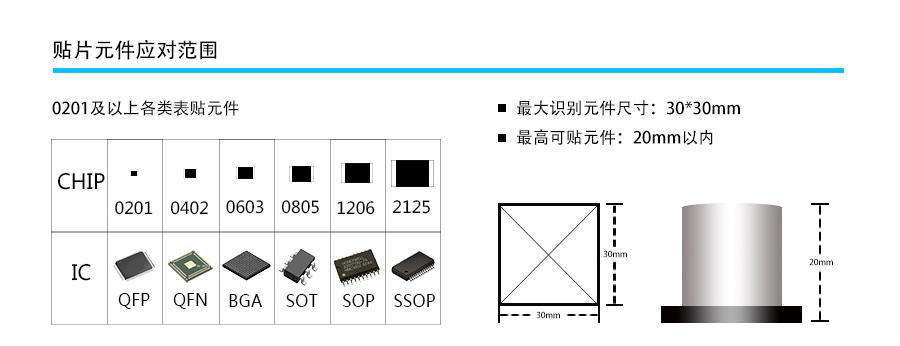

贴装元件的范围

适配 0201,0402,0603,0805,1206,LED 灯珠,二极管,三极管,SOT,30*30mm范围内,引脚间距大于 0.3mm 的 GFP,BGA 等,可接受异型元件贴片视觉定制

气源要求

含油水分离装置,需要外接不低于 60L,灰尘过滤及气压稳定装置

PCB贴装面积

50*50mm-455*360mm

吸嘴真空源

真空泵

贴装原件高度

20mm

真空机制

高速真空破坏阀

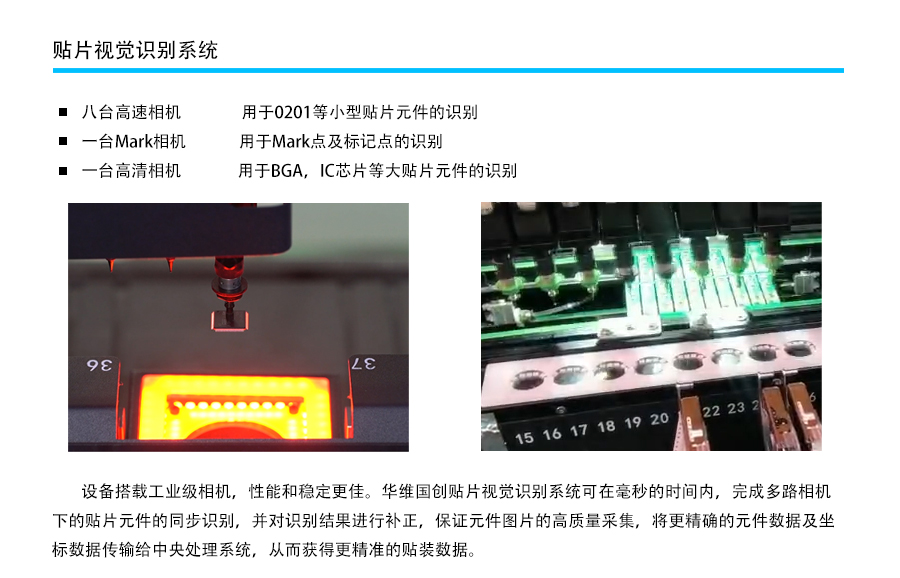

识别设备

1部MARK相机,8部高速识别相机,1部高精密相机

气源压力

0.4-0.5mp

识别方式

8头同识别

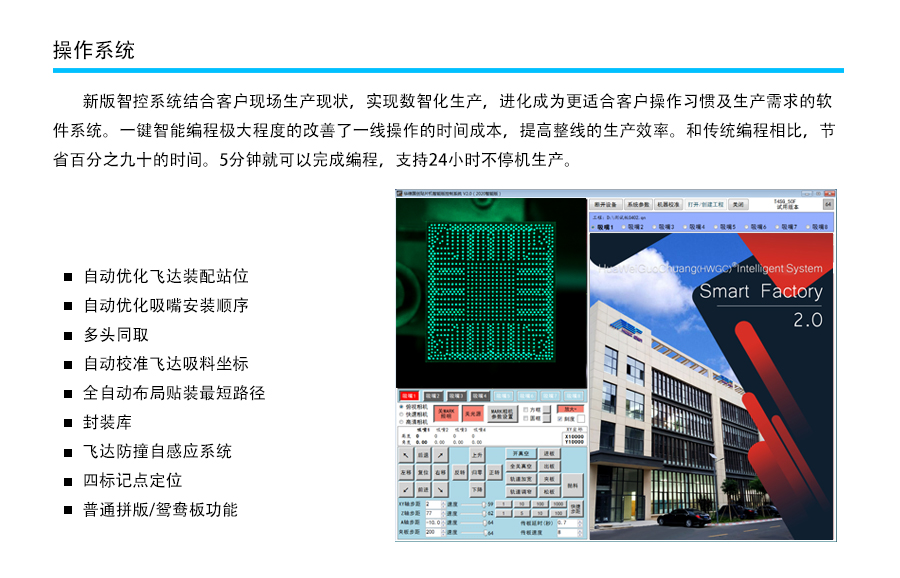

操作系统

基于 windows 10系统,自主研发华维国创智能操作系统

XY运动模式

智能曲线加减速直线联动,自带直线插补算法

视觉显示器

17寸工业控制显示器

编程方式

导入坐标文件,一键自动编程,*优路径规划

电缆Cable

柔性电缆

运动控制系统

华维国创自研DSP运控系统

PCB要求

自动模式下要求有 3-5mm 的工艺边

XY*大行程

 645mm*680mm

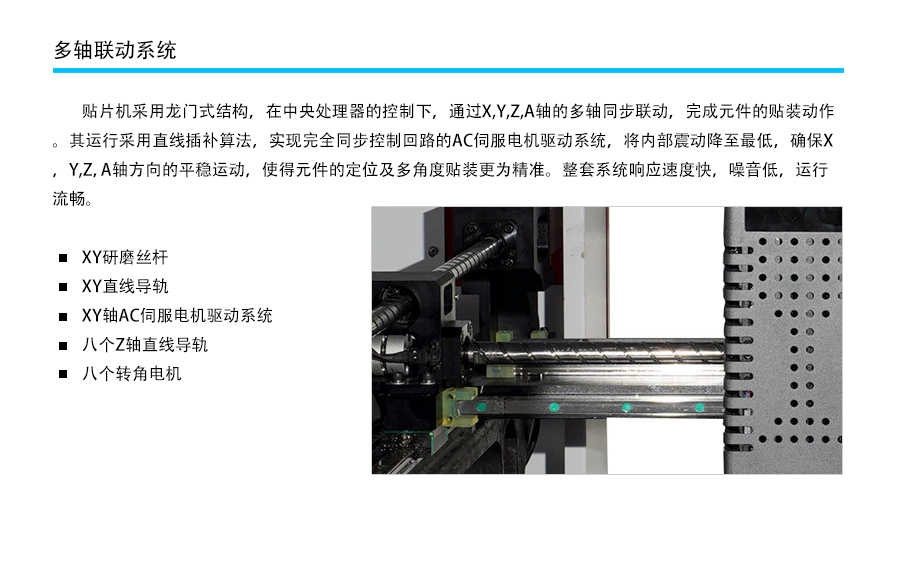

XY驱动方式

直线导轨+滚轧/研磨丝杆(选配)

PCB传送模式

三段式进模板,从左到右自动接驳,自动PCB定位

电源/平均功率

AC 220V 50/60Hz 1000W

外形尺寸

L1510*W1400*H1400mm

设备重量

840kg
