大尺寸板与长板贴装：整线配套与设备配置思路

大尺寸板和长板在 LED 照明、电源、工业控制和新能源产品中很常见。这类板卡尺寸大、重量重，对贴片机的基板范围、传送稳定性和支撑方式要求高，普通机型可能放不下或跑不稳，配置时要特别注意。这类订单对产线配置的要求比普通板高。

选型先确认设备的大基板尺寸和传送宽度。板卡尺寸要留出工艺边和夹持空间，设备标称范围是极限值，实际生产好留余量。长板还要考虑轨道长度和支撑，避免板子中间下垂影响贴装精度。长板还要确认轨道长度和进出板空间。

大板传送容易卡板、偏移。传送带宽度、挡块位置和导轨支撑要按板厚和重量调整；板子重，传送速度和加减速要平缓，避免惯性造成位移。部分设备支持大板专用传送模式，选型时可以确认是否具备。大板传送速度建议先慢后快，观察稳定性。

大板贴装需要足够的支撑。顶针和支撑平台要覆盖板面，避免板子弯曲；定位方式要稳，Mark 点识别要可靠。板子变形会让贴装高度变化，影响压力和精度，支撑设计不能省，双面板还要避开已贴元件。顶针高度要用塞尺或标准板确认。

大板单板点数多，贴装时间长，供料工位和飞达数量要够，避免频繁补料停机。整线节拍要按大板测算，印刷、贴装、回流焊的通过能力都要匹配，别让某道工序成为瓶颈，投资才有效。补料频繁时，可以加大料盘或增加备料人员。

大板过炉需要治具支撑，载具要耐温、不变形，传热要均匀。回流焊炉膛宽度和传送方式要能通过大板，温度曲线按板厚和铜箔调整。治具设计与设备传送要一起考虑，避免治具和设备不匹配。治具重量也要控制，过重影响传送和人工搬运。

大板重量大，搬运和上下料需要工具或自动化设备，人工搬运容易损伤板卡和发生问题。产线布局要留出周转空间，接驳台和缓冲机按大板尺寸配置，通道宽度和承重要提前核算。大板存放要立放或专用架，避免叠压变形。

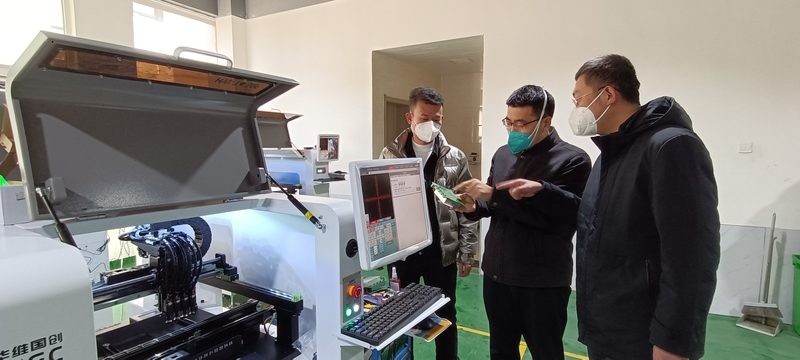

华维国创贴片机支持多种基板尺寸和传送方式，可按大板生产需求配置；设备结构对重板传送和支撑做了考虑，视觉对中系统保证定位精度；整线配套时会把丝印机、回流焊和接驳台的通过能力一起核算。

大板和长板贴装，核心是设备放得下、传送稳、支撑够、节拍匹配。选型时把板卡尺寸和重量说清楚，让厂家按实际产品配置，比买回来再改造划算。整线一起规划，生产才顺。大板订单利润往往不错，配置到位才接得稳。
