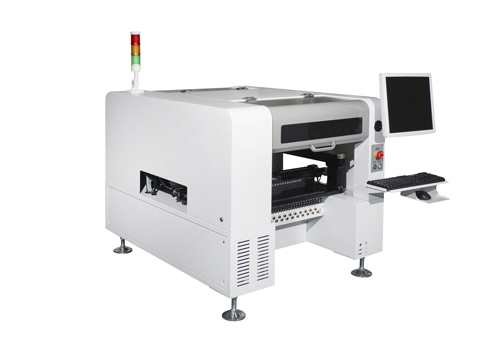

轻量型四头贴片机 —— HW-T4-44/50F

产品描述：主要特点：1、高速度：贴片*高可达8000个点每小时 2、高稳定性：24小时不停机，重复贴片精度可达0.02mm 3、多功能：包括0201、QFN、BGA、SOP、SOJ等等。4、便捷性：换线灵活，减少人工操作。5、智能化：全自动一键处理工程贴装路径。6、易于操作：使用简单，操作界面友好，即使没有专业技术也可以轻松上手使用。7、**节能：使用**节能的电源供应系统，可以显著降低能耗和运行成本，提高生产效率。...

联系电话：18612198875

立即咨询联系我们

详细介绍

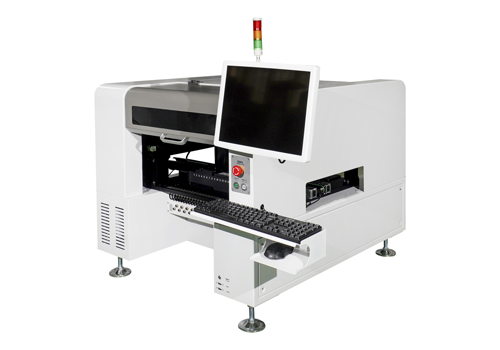

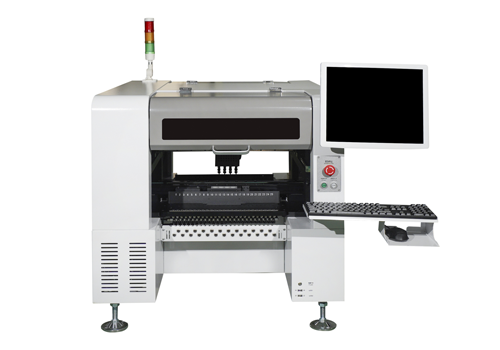

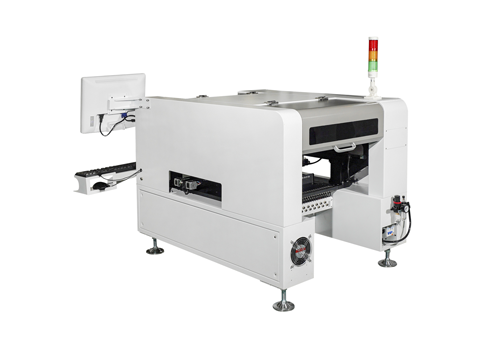

经济型全自动四头贴片机

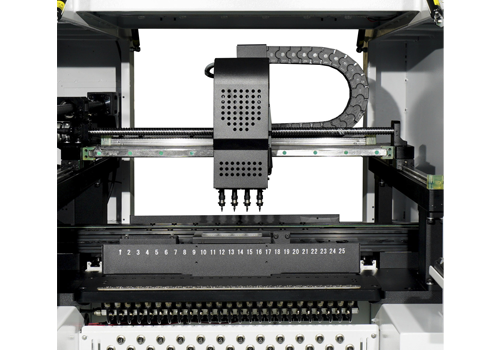

贴装头数量	4组高精度贴装头
IC料盘数量	48个
喂料器数量	50位/44位（以8mm飞达为准）
定位精度	0.01mm
重复贴装精度	0.02mm
贴片速度区间	5000-8000Pcs/h

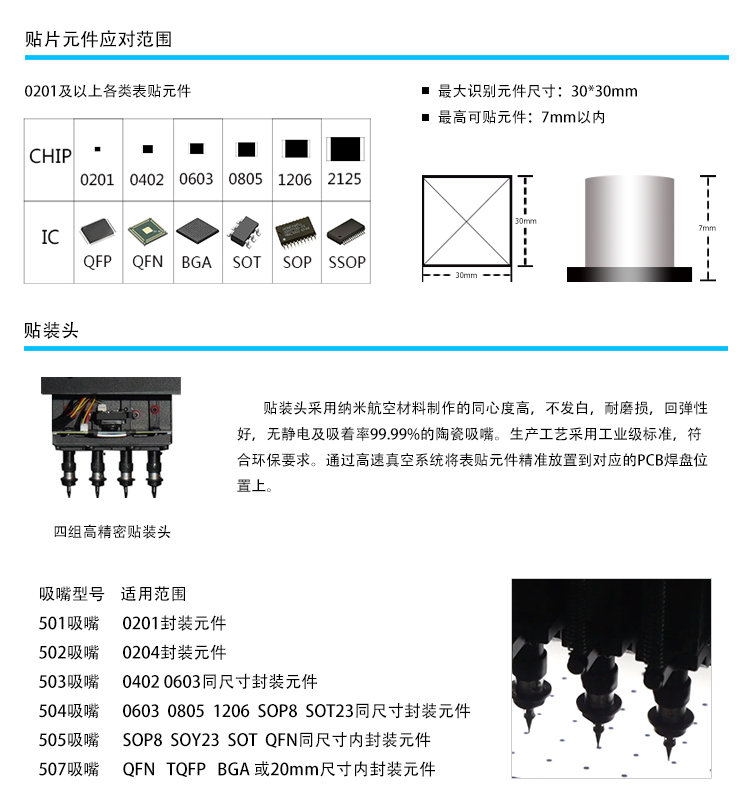

贴装元件的范围	阻容，芯片，灯珠等
PCB贴装面积	350190mm / 350260mm

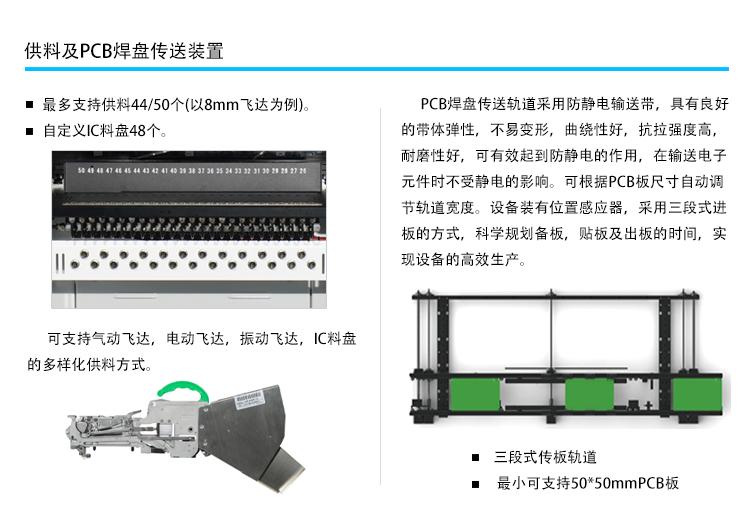

喂料器	电动飞达，气动飞达，震动飞达，IC托盘等

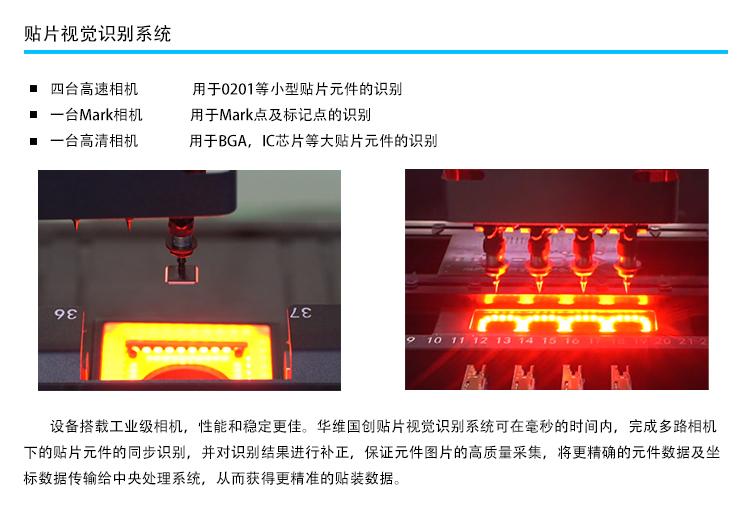

识别设备	1部MARK相机，4部高速识别相机，1部高精密相机
贴装原件高度	≤7mm
识别方式	4头同时识别，同时取料
PCB传送模式	默认从左到右进板，支持两侧接驳功能
MARK点支持	手动/全自动定位
编程方式	手动PCB坐标文件导入后自动编程
运动系统	华维国创运控系统
XY*大行程	629mm*679mm

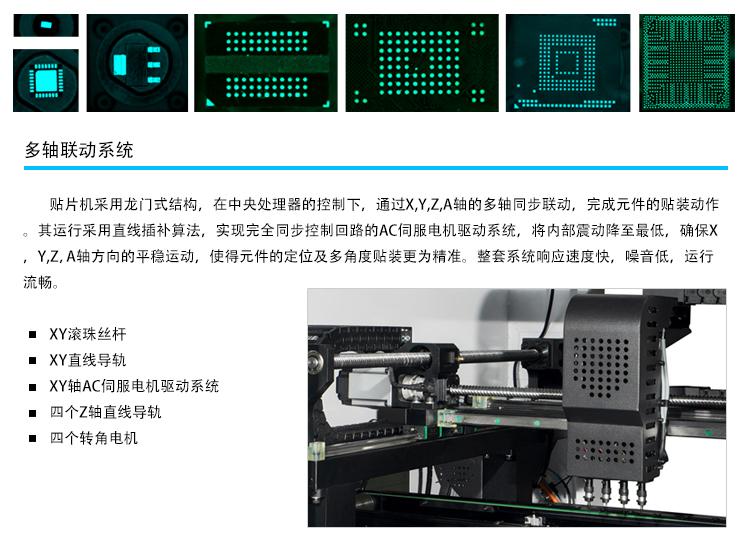

XY驱动轨道	直线导轨+滚轧/研磨丝杆
XY运动模式	智能曲线加减速直线联动，自带直线插补算法
控制主机	Intel高性能处理器工控主机
轨道调节方式	电动
吸嘴缓冲范围	4.5mm
Z轴*大行程	20mm
元件角度支持	±180°
驱动电机	交流伺服电机
驱动系统	高速DSP驱动

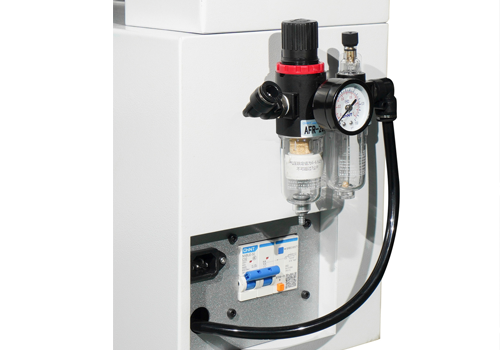

气源要求	油水分离装置，不低于50L，灰尘过滤及气压稳定装置等。（台式不含油水分离器）
吸嘴真空源	双线圈真空发生器（含有真空破坏高速通断）
真空机制	主动式破坏的高速大流量真空发生器
气源压力	0.5-0.6mp

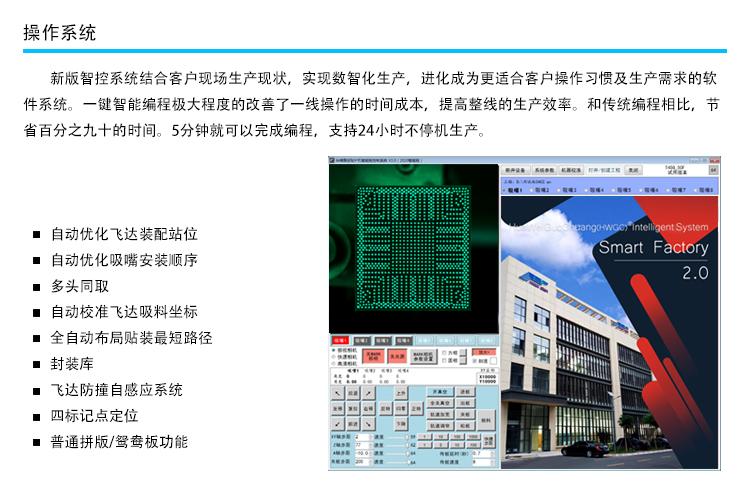

操作系统	基于windows系统，自主研发SMT智能操作系统

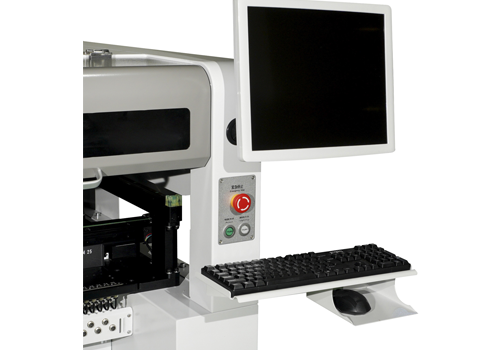

视觉显示器	17寸工业控制显示器
电缆	耐磨柔性电缆（1000万次）
电源	220V 50/60Hz
平均功率	400W

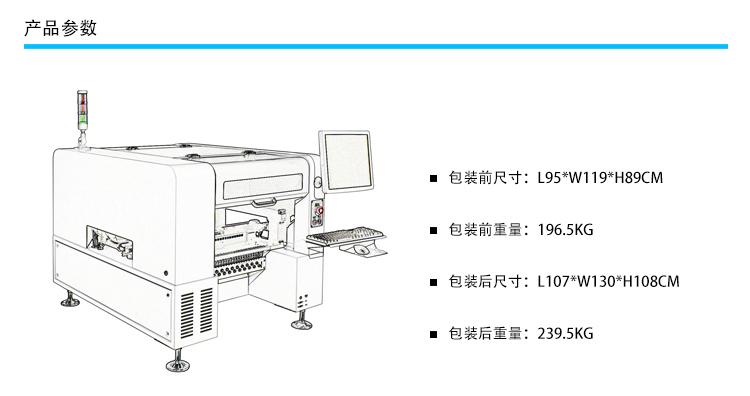

外形尺寸	台式 140900900mm 30014501100mm包装后）立式 90011401340mm 110015401340mm包装后）
设备重量	(台式)210kg (立式)280kg
